【micro:bit】LEDテープ工作キットでイルミネーション!

LEDテープ工作キット

ずいぶん前に購入してすっかり忘れていた「LEDテープ工作キット」を試してみました。あちこちでクリスマスのイルミネーションがみられる今の季節にぴったりの電子工作です

残念なことに、この製品はすでに販売終了になっています

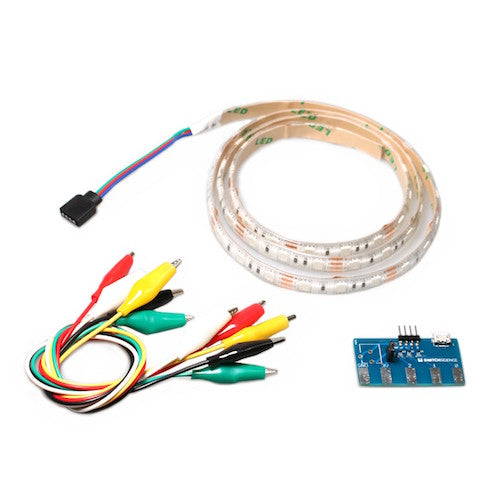

chibi:bitで電子工作をはじめる方向けのキットです。ワニ口クリップとLEDテープ、専用基板がセットです。

ですが、まだ発売はされていませんが「テープLEDモジュール」という製品でも同じことができると思います。こちらの方がワニ口クリップを使わないのでスマートですね

LEDテープ工作キット
「micro:bitではじめるプログラミング」より

【2017.12.11追記】 発売されました

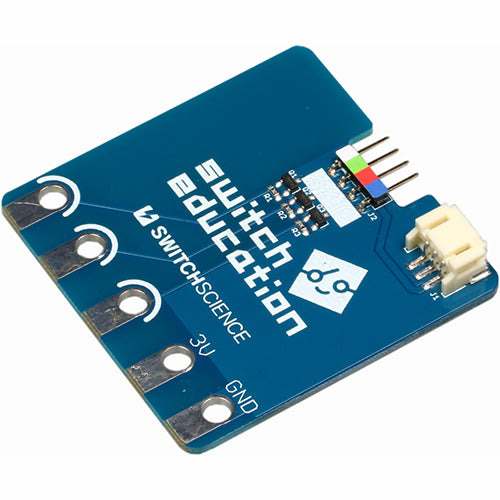

micro:bitでテープLEDを制御するためのモジュールのキットです。
スポンサーリンク
Google336 記事下

キットの内容

キットに入っているもの。右上のLEDテープのコントローラを使えば、micro:bitなしでLEDテープを利用する事ができます。今回は使いません

LEDテープ工作キット

ワニ口クリップ

LEDテープ工作キット

LEDテープはこのようになっています

LEDテープ工作キット

裏は接着面です

LEDテープ工作キット

接続

テープの配線は、白-5V、緑-G、赤-R、青-Bです。LEDの色とコードの色があっていますね

LEDテープ工作キット

基盤にこのように接続します

LEDテープ工作キット

micro:bitとLEDテープ工作キットの基盤をワニ口クリップで繋きます。P0-青LED、P1-赤LED、P2-緑LEDに対応します

LEDテープ工作キット

では、プログラミング

スイッチサイエンスさんのサイトにあったプログラムを少し変更して、どのピンに出力されているかわかるようにしてみました

LEDテープ工作キット

これがP0。青(B)です

LEDテープ工作キット

これがP1。赤(R)です

LEDテープ工作キット

これがP2。緑(G)です

LEDテープ工作キット

次は色を組み合わせてみます

LEDテープ工作キット

Aパターン。P0とP1を点灯。青と赤でピンクです

LEDテープ工作キット

Bパターン。P0とP2を点灯。青と緑で水色です

LEDテープ工作キット

Cパターン。P1とP2を点灯。赤と緑で黄色です

LEDテープ工作キット

Dパターン。P0、P1、P2全て点灯で白です

LEDテープ工作キット

デジタル値だけでなく、アナログ値で設定することもできます。赤と青のLEDを0〜1023の間で変更してみました

LEDテープ工作キット

こちらが動画です

RGBの数値を調節すればいろんな色が作れます。今の季節にぴったりの電子工作なので、「テープLEDモジュール」を早く発売して欲しいですね
